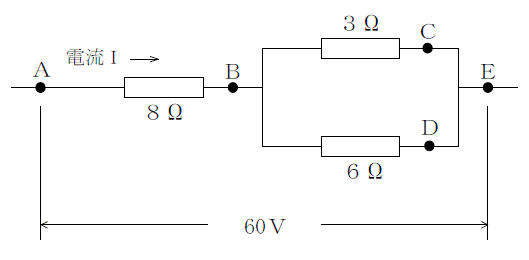

図のような回路について、AE間に60Vの電圧をかけたときの電流I（A)、電圧E(V)、抵抗R(Ω）の値に関する記述として、適切でないものは１～５のうちどれか。
１：AB間の電圧の値は48Vである。
２：BD間の電圧の値は12Vである。
３：B点を流れる電流の値は4Aである。
４：D点を流れる電流の値は2Aである。
５：BE間の抵抗の値は2Ωである。
★みんなの正解率54.7%
答：３
覚えよう！
BE間の合成抵抗＝{1/(1/3＋1/6)}＝2Ω
AE間の合成抵抗＝8＋2＝10Ω
※AB間の電圧＝60V×8/10＝48V
※BD間の電圧＝BE間の電圧＝60V×2/10＝12V
※B点の電流＝48V/8Ω＝6A
※D点の電流＝12V/6Ω＝2A
