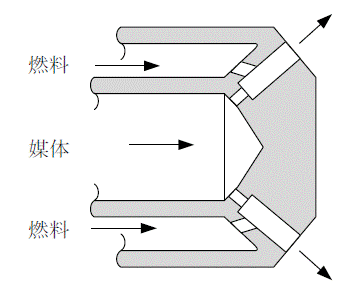

下図に示す、ボイラーに用いられる油バーナのアトマイザについて、使用されるバーナの種類（A）とアトマイザの種類（B）の組合せとして、適切なものは次のうちどれか。
１：A=圧力噴霧式 B=中間混合形
２：A=圧力噴霧式 B=内部混合形
３：A=蒸気（空気）噴霧式 B=中間混合形
４：A=蒸気（空気）噴霧式 B=内部混合形
５：A=低圧気流噴霧式 B=外部混合形
★みんなの正解率61.9%
答：３
覚えよう！
バーナの種類：霧化媒体を使用かつ内部混合形、中間混合形、外部混合形があるのは蒸気（空気）噴霧式バーナである。
アトマイザの種類：アトマイザ中心を通る媒体と外側を通る油を、ノズル先端で混合するのは中間混合形である。内部混合形では、ノズル内部に油と媒体の混合室があり、あらかじめ混合してから噴霧される。外部混合形では、燃料噴流に媒体を衝突させて微粒化を図る。
令和6年後期-問25の情報
※当サイト独自調査によるものです。
